В этой статье опишем виды газорегуляторных пунктов далее ГРП, тонкости эксплуатирования и необходимость.
Типы газорегуляторного пункта. ШРП отличаются между собой: - По преобразуемому давлению: ШРП среднего, низкого и высокого регулируемого давления.
- По величине периодов понижения давления газового топлива: одноступенчатые и многоступенчатые ГРПБ.
- По величине линий редуцирования: однониточные и многониточные газорегуляторные пункты.
- По составу схемы газоснабжения потребителяэто закольцованные и тупиковые ГРПШ.
- По предусмотренной обходной нитки преобразования: газорегуляторные пункты с дополнительной ниткой редуцирования и без нее.

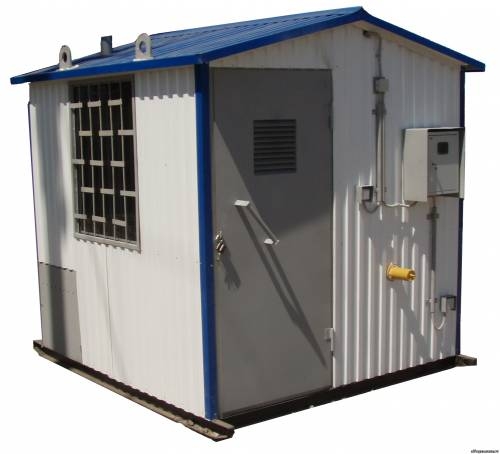

необходимость газорегуляторных пунктов. Газорегуляторные пункты используются для стабилизации давления газа на заданном значении, уменьшения давления голубого топлива после газораспределительной станции и вспомогательной очистки газа от мусора с дальнейшей безаварийной, бесперебойной доставкой потребителям. ГРП выпускаются центральными (для группы абонентов) и объектовыми (для обслуживания 1-го абонента). Исходя от избыточного давления газа на входе, ШРП бывают высокого (3-12 кгс/см2) и среднего давления (до 3 кгс/см2).
Особенность эксплуатации ШРП. Голубое топливо проходя подающий газопровод подается на фильтрацию, там осуществляется очистка от механических частиц, далее пройдя предохранительно запорный клапан поступает в регулятор давления (РД), там давление газа уменьшается и держится постоянным, самостоятельно от подачи голубого топлива. В случае возрастания давления природного газа далее регулятора больше разрешенных величин, так в результате неисправности работы регулятора давления - включается ПСК или гидрозатвор (ГЗ), из за чего излишки давления природного газа уходят из газопровода. Если давление голубого топлива нарастает и расход газового топлива через ПСК нужного результата не показало, задействуется предохранительно-запорный клапан (ПЗК) и потребление голубого топлива покупателю через ГРП прекращается. Для обеспечения безперебойной подачи газа потребителю, в случае выхода из функционирования рдг (регулятора давления газа) газорегуляторных пунктов выполняют закольцовку по конечному давлению, или предусматривают в газорегуляторных пунктах дополнительную нитку редуцирования. Запомните в компоновке ГРПБ устанавливается байпасная труба, обеспечивающая поставлять природный газ и исполнять не автоматическое задание выходного давления газа во время сопровождения эксплуатации или реставрации производства ГРПБ. Далее о статье читай на http://proekt-gaz.ru/
